Qué es la electrónica: señales, componentes y respuestas

Una lámpara puede encenderse cuando detecta oscuridad. Un teclado puede enviar una orden a una computadora. Para entender estos ejemplos, piensa en la electrónica como el estudio y el uso de componentes y circuitos que controlan señales eléctricas para realizar tareas.

Una señal puede representar información: por ejemplo, que hay mucha o poca luz. Un sistema electrónico utiliza esas señales y necesita energía para funcionar. No todos los aparatos hacen lo mismo ni tienen exactamente las mismas piezas.

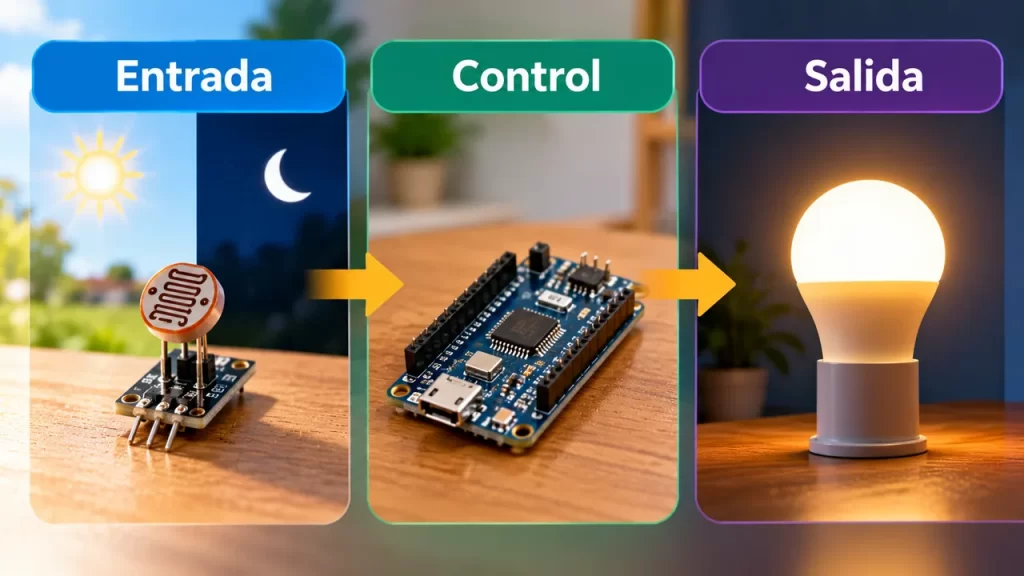

Entrada, control y salida

Podemos estudiar muchos sistemas mediante tres funciones. La entrada aporta información; el control la procesa según el funcionamiento previsto; la salida produce una respuesta.

Imagina una luz automática. Un sensor detecta la luminosidad, un circuito utiliza esa información y la lámpara se enciende o se apaga. Es una explicación simplificada: sirve para seguir la información, aunque el aparato real incluya más partes.

No debemos decir que el sensor «piensa» o «sabe» como una persona. Detecta una característica del entorno y produce una señal que el sistema puede utilizar.

Algunas piezas habituales

• Resistencia: se opone al paso de la corriente y ayuda a controlar su intensidad en un circuito.
• Led: es un tipo de diodo que emite luz cuando funciona en las condiciones adecuadas.
• Transistor: puede controlar corriente y utilizarse como interruptor electrónico o para amplificar señales.
• Circuito integrado: reúne componentes conectados en una pieza pequeña. También se conoce como chip.

Estas piezas se combinan según la tarea. Ver un led no nos dice por sí solo qué hace todo el aparato, igual que encontrar una rueda no permite saber si pertenece a una bicicleta o a un carro.

Qué significa usar ceros y unos

Los circuitos digitales representan información mediante estados que describimos con 0 y 1. No significa que dentro viajen números escritos en miniatura. Son símbolos que usamos para describir estados eléctricos y trabajar con ellos.

Una regla lógica puede exigir que se cumplan dos condiciones a la vez. En una operación de tipo «y», la respuesta afirmativa solo aparece cuando ambas entradas son afirmativas. Vamos a practicar esa idea con un ejemplo inventado.

Actividad resuelta: una luz de papel

Diseña en tu cuaderno una lámpara imaginaria. La regla es: se enciende únicamente si está oscuro y hay alguien presente. No construiremos un circuito; representaremos sus decisiones con una tabla.

Explicación: las primeras tres filas incumplen al menos una condición. Solo la última reúne las dos. Si alguien escribiera «encendida» en la tercera fila, habría olvidado comprobar la presencia de una persona.

Un cambio de regla

Ahora imagina que la lámpara debe encenderse siempre que esté oscuro, haya o no alguien. ¿Qué fila cambiaría respecto a la tabla anterior?

Solución: cambiaría la tercera: oscuro y sin personas pasaría a «encendida». Las otras tres conservarían su resultado. Antes exigíamos dos condiciones; ahora solo importa una.

El ejemplo muestra que conocer las piezas no basta: también hay que entender la relación entre entradas y respuestas. Para empezar a estudiar electrónica puedes practicar estas relaciones en papel. No necesitas abrir aparatos ni trabajar con enchufes para comprender este primer modelo.

Cinco preguntas con respuestas

1. ¿Qué puede representar una señal eléctrica? Información, como la presencia de luz.

2. ¿Qué función cumple una entrada? Aporta información al sistema.

3. ¿Qué componente de la lista emite luz? El led.

4. ¿Cuándo se enciende la lámpara de la primera tabla? Cuando está oscuro y hay alguien presente.

5. ¿Qué cambia al exigir solamente oscuridad? También se enciende cuando está oscuro y no hay nadie.

Fuentes consultadas

• UNAM: funciones de un sistema electrónico.
• Introducción a la electrónica, de Botero Henao y colaboradores (edición RED Descartes; alojada en UNAM-Prometeo).
• UNAM-CCH: circuitos integrados y lógica.
